藍(lán)光紅外復(fù)合激光焊接技術(shù)的工作原理與性能優(yōu)勢

   藍(lán)光復(fù)合激光焊接技術(shù)通過多波長協(xié)同作用，有效解決了高反射金屬材料的焊接難題。本文從物理機(jī)制、光束設(shè)計和工藝特性三個方面對該技術(shù)進(jìn)行深入解析。

1. 物理機(jī)制：波長與材料相互作用的本質(zhì)

1.1 吸收率的光譜特性

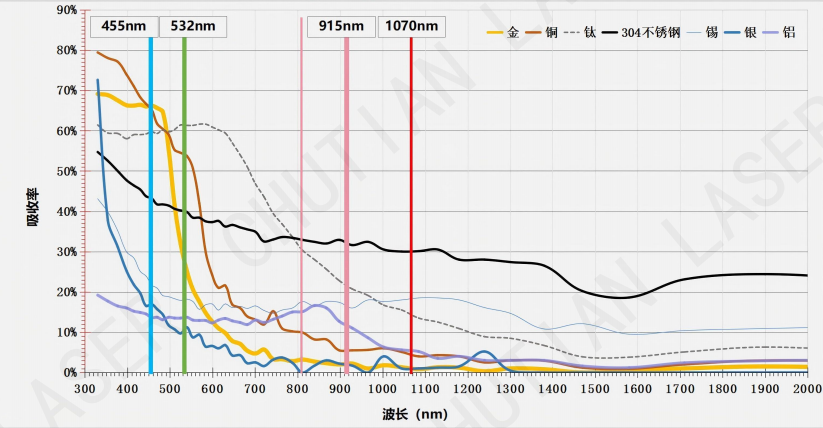

   銅材料對不同波長激光的吸收特性存在顯著差異。在450nm藍(lán)光波段，銅的吸收率可達(dá)65%以上，而在1080nm紅外波段，固態(tài)銅的吸收率僅為5%左右。這種差異源于金屬中自由電子對光子的相互作用機(jī)制不同——藍(lán)光光子能量較高，能夠更有效地被電子吸收并轉(zhuǎn)化為熱能。

1.2 溫度依賴性的改善

   傳統(tǒng)紅外激光焊接時，銅材從固態(tài)到液態(tài)的吸收率突變（5%→65%）會導(dǎo)致焊接過程失穩(wěn)。藍(lán)光激光由于初始吸收率就較高，實現(xiàn)了從預(yù)熱到深熔的平穩(wěn)過渡，顯著改善了工藝穩(wěn)定性。

2. 光束設(shè)計：復(fù)合光斑的協(xié)同效應(yīng)

2.1 空間光束合成技術(shù)

   采用自由空間光學(xué)系統(tǒng)，將藍(lán)光半導(dǎo)體激光與紅外光纖激光在空間域進(jìn)行合成：

   藍(lán)光激光：大光斑（通常0.5-2mm），功率密度相對較低（105-106 W/cm2）

   紅外激光：小光斑（通常50-200μm），功率密度較高（106-107 W/cm2）

2.2 熱管理機(jī)制

   復(fù)合光斑創(chuàng)造了獨特的溫度場分布：

   前導(dǎo)藍(lán)光區(qū)：實現(xiàn)材料預(yù)熱（≈600℃），建立穩(wěn)定的熱梯度

   核心紅外區(qū)：在預(yù)熱區(qū)實現(xiàn)深熔焊接（≈1083℃）

   尾隨藍(lán)光區(qū)：提供緩冷過程，控制凝固組織

3. 工藝性能的量化優(yōu)勢

3.1 能量效率提升

   實驗數(shù)據(jù)顯示，在3mm厚紫銅焊接中，復(fù)合激光相比單一紅外激光的能量利用率提高約40%，達(dá)到75%以上。

3.2 冶金質(zhì)量改善

   氣孔率：<0.5%（單一紅外激光通常>3%）

   飛濺數(shù)量：減少80%以上

   熱影響區(qū)寬度：減小約30%

3.3 工藝窗口擴(kuò)展

   復(fù)合激光的工藝參數(shù)窗口比傳統(tǒng)激光焊接擴(kuò)大2-3倍，顯著提高了生產(chǎn)穩(wěn)定性和良品率。

   結(jié)論：藍(lán)光復(fù)合激光焊接技術(shù)通過精確控制不同波長激光的空間分布和時間序列，實現(xiàn)了對高反射材料焊接過程的優(yōu)化控制，為高質(zhì)量銅材焊接提供了可靠的解決方案。
